製品属性(仕様)

製品
分類
シャフト・スピンドル・ピン 業界産業用機械
素材 ロット1000~10000
精度軸9μm 偏部11μm 量9μm 工程外偏部

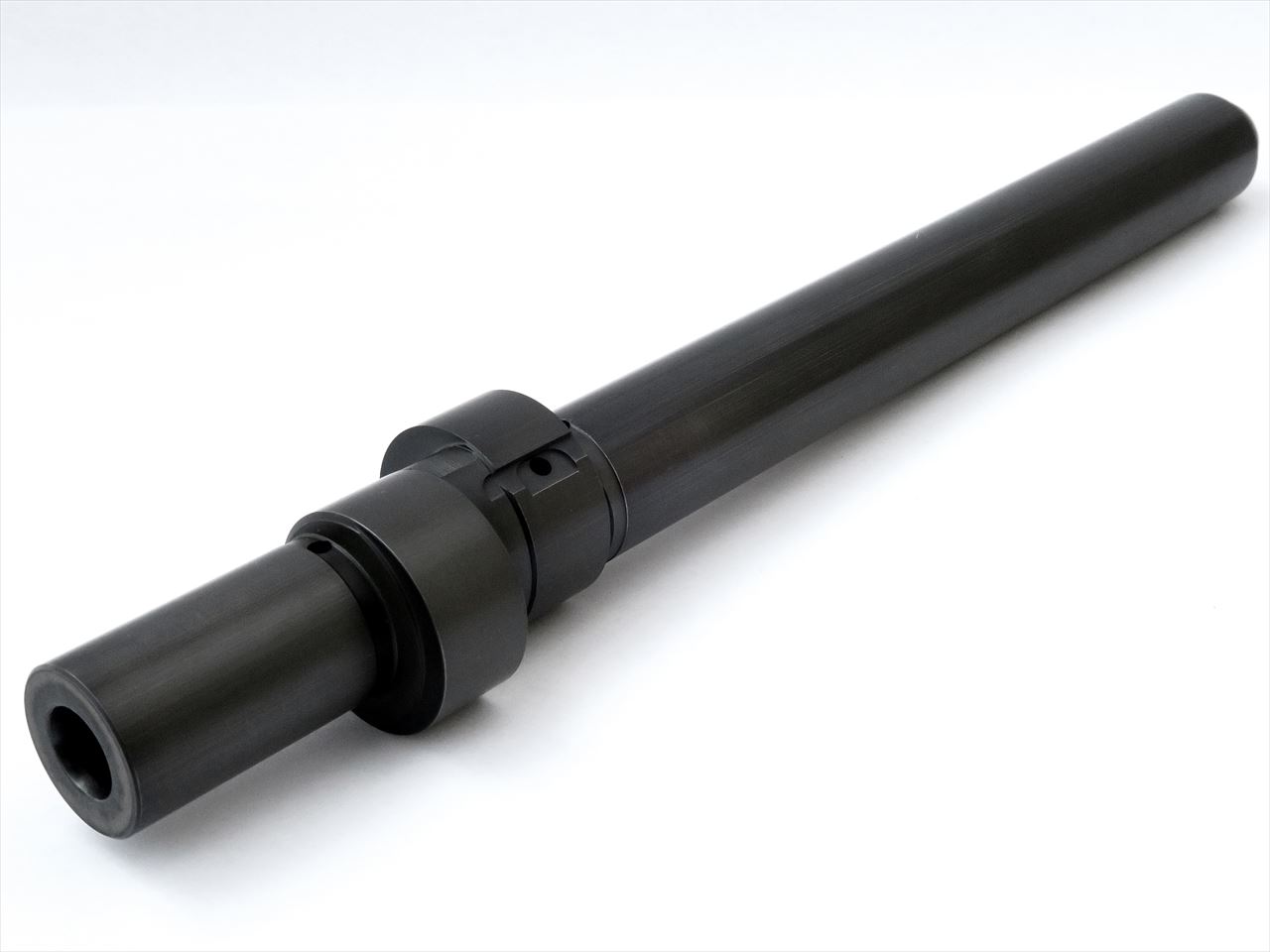

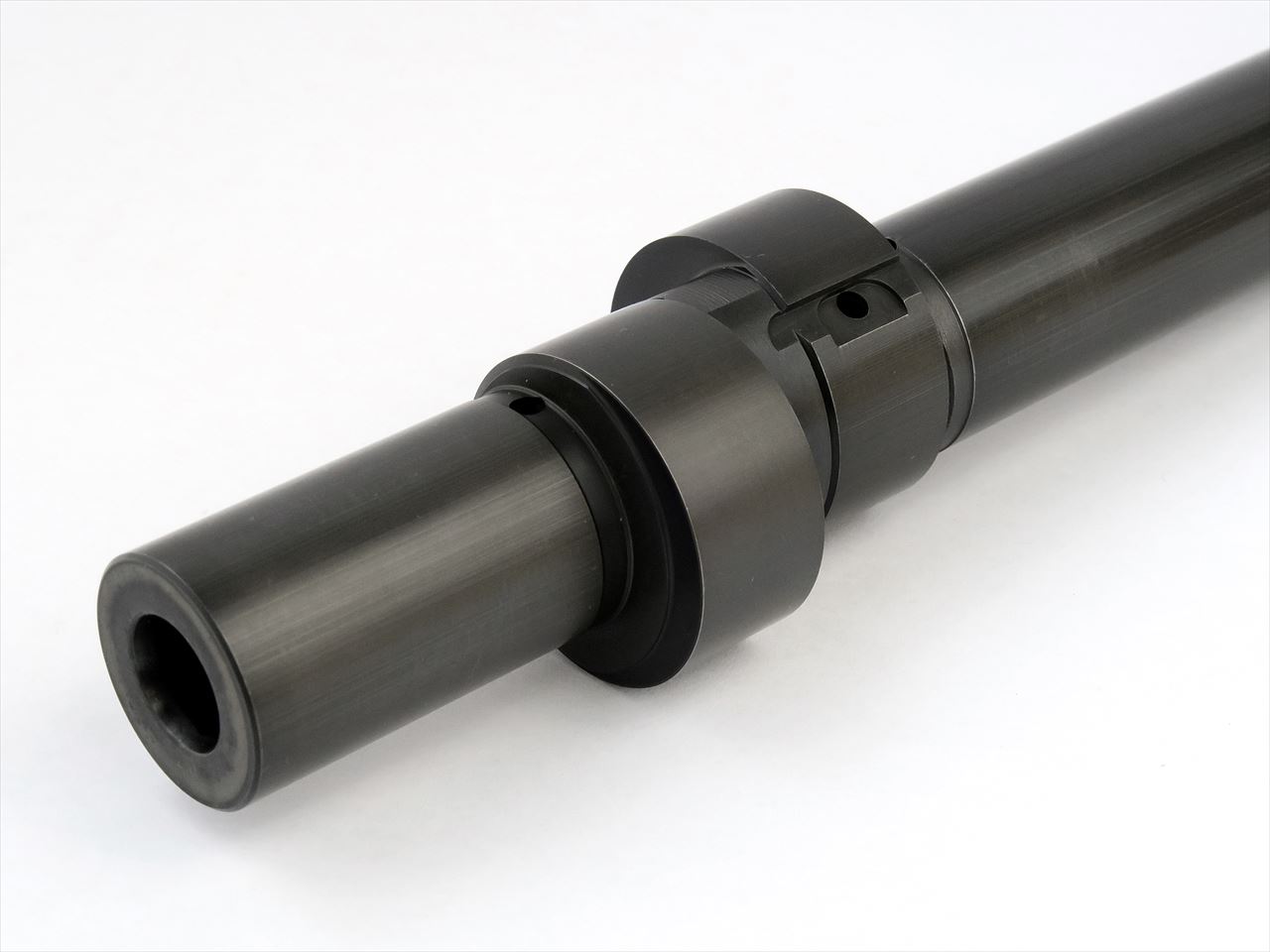

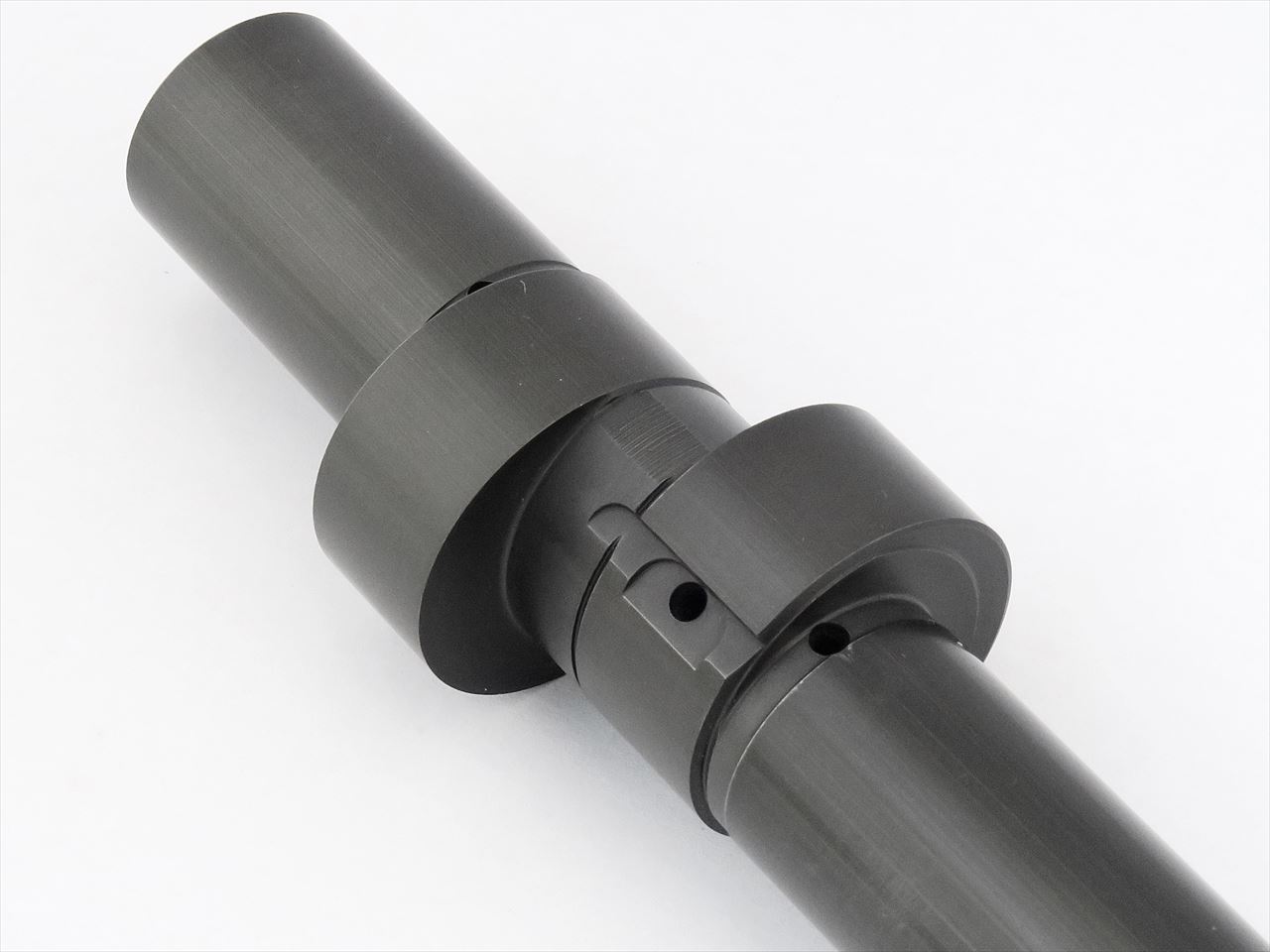

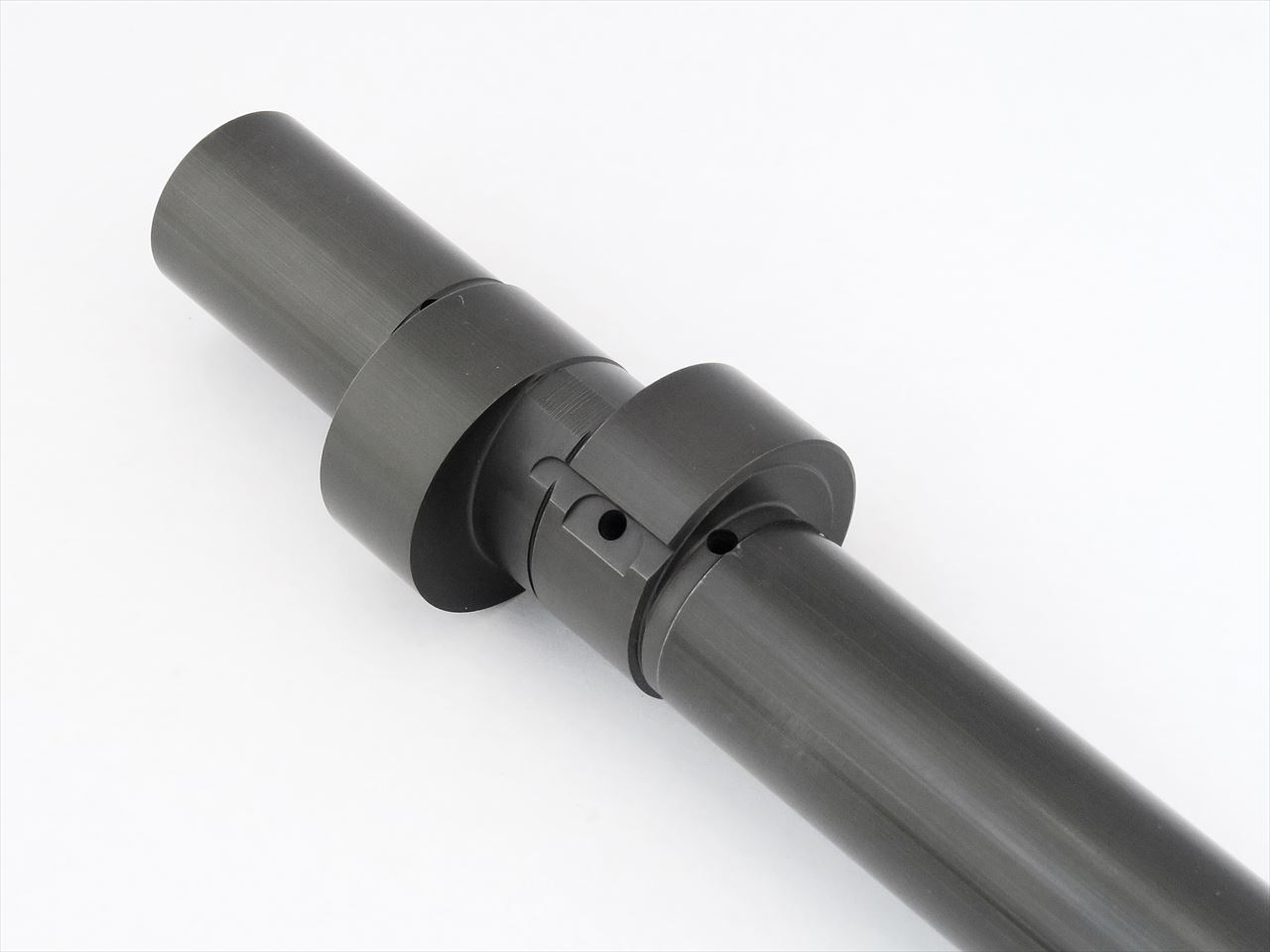

製品画像(様子)

特徴

この製品は、量産精密研削加工.comで製作した産業用機械に使用されるシャフト部品です。このシャフトは鉄でできています。サイズは軸がφ20mm、偏芯部はφ30mm、偏芯量3.0mm、そして長さが180mmです。加工精度としては、軸に9μm、偏芯部に11μm、そして偏芯量が9μmという高精度な研削加工が求められます。研削加工の工程としては、外偏部を研削加工することで加工精度を出しています。
