外径研削加工(outer-diameter-grinding)とは

外径研削加工とは、円筒形状やリング形状などの丸物形状品の外径部分に対して砥石を当て加工を行うことを指します。特に、真円度・面粗度といった幾何公差において高い精度が求められる製品の加工に必須となる加工工程です。量産精密研削加工.comを運営する小西製作所ではシャフト形状品やリング形状品等、様々な外径研削加工の実績があり、量産対応が可能となるように各種加工機を取り揃えています。こちらでは、量産精密研削加工.comが保有する外径研削加工に関する加工技術と、加工事例についてご紹介をいたします。

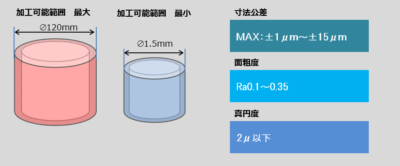

当社の外径研削における加工限界

当社では、様々な外径研削専用の加工機を使用して、高精度な研削加工のワークに対応をしています。ベアリングやスピンドルと言った部品で、回転させて使用する製品の場合、中心軸に対する同軸度、同芯度、真円度等が重要な要素とされており、当社でもミクロン台の幾何公差要求のある量産加工品の依頼を多数受けており、下記の加工範囲に対応しています。



外径研削加工もっと見る

工作機械用リング部品（外径寸法公差50μｍ 内径寸法公差20μｍ 幅寸法公差25μｍ）
工作機械用リング部品（外径寸法公差50μｍ 内径寸法公差20μｍ 幅寸法公差25μｍ）

▼精度


外径寸法公差50μｍ 内径寸法公差20μｍ 幅寸法公差25μｍ
精密カラー（端面寸法公差±0.05、外径寸法公差±0.1）
精密カラー（端面寸法公差±0.05、外径寸法公差±0.1）

▼精度


端面寸法公差±0.05　内径寸法公差　h7　外径寸法公差±0.1
減速機用薄肉リング（外径寸法公差3μm、面粗さRa0.04）
減速機用薄肉リング（外径寸法公差3μm、面粗さRa0.04）

▼精度


外径寸法公差3μm、面粗さRa0.04
クランク軸シャフト（外径寸法公差9μm、内径寸法公差8μm）
クランク軸シャフト（外径寸法公差9μm、内径寸法公差8μm）

▼精度


外径寸法公差9μm、内径寸法公差8μm
外径段付き中空パイプ（外径寸法公差8μm）
外径段付き中空パイプ（外径寸法公差8μm）

▼精度


外径寸法公差8μｍ
産業用機械向けシャフト
産業用機械向けシャフト

▼精度


軸5μｍ　偏部11μｍ　量3μｍ
産業用機械向け　偏心シャフト
産業用機械向け　偏心シャフト

▼精度


軸9μｍ　偏部11μｍ　量9μｍ
自動車向けリング部品
自動車向けリング部品

▼精度


幅30μm　外径20μm　内径16μm
自動車エンジン用　リング（カラー）
自動車エンジン用　リング（カラー）

▼精度


外径16μｍ　内径13μｍ
産業用機械用ブッシュ（外径寸法公差15μｍ　内径寸法公差13μｍ）
産業用機械用ブッシュ（外径寸法公差15μｍ　内径寸法公差13μｍ）

▼精度


外径寸法公差15μｍ　内径寸法公差13μｍ
産業用機械用リング部品（外径寸法公差30μｍ 内径寸法公差20μｍ 幅寸法公差50μｍ）
産業用機械用リング部品（外径寸法公差30μｍ 内径寸法公差20μｍ 幅寸法公差50μｍ）

▼精度


外径寸法公差30μｍ 内径寸法公差20μｍ 幅寸法公差50μｍ
産業用機械向け中空ローラー（外径寸法公差2μｍ）
産業用機械向け中空ローラー（外径寸法公差2μｍ）

▼精度


外径寸法公差2μｍ
産業用機械向けバルブ
産業用機械向けバルブ

▼精度


外径3μm
コンプレッサー用ローラー（外径寸法公差9μm 内径寸法公差9μm 幅寸法公差18μm）
コンプレッサー用ローラー（外径寸法公差9μm 内径寸法公差9μm 幅寸法公差18μm）

▼精度


外径寸法公差9μm 内径寸法公差9μm 幅寸法公差18μm
搬送装置用プーリー（外径寸法公差25μm 内径寸法公差12μm 幅寸法公差50μm）
搬送装置用プーリー（外径寸法公差25μm 内径寸法公差12μm 幅寸法公差50μm）

▼精度


外径寸法公差25μm 内径寸法公差12μm 幅寸法公差50μm
産業用機械向けギア
産業用機械向けギア

▼精度


内径16μm
産業用機械用ギア付カラー（外径寸法公差　25μm）
産業用機械用ギア付カラー（外径寸法公差　25μm）

▼精度


外径寸法公差　25μm
自動車向けアンギュラベアリング
自動車向けアンギュラベアリング

▼精度


アンデロン値1800~10000Hz帯　　10以下（実力4～7）
４点接触ベアリング（ラジアル隙間　標準6μm~10μm）
４点接触ベアリング（ラジアル隙間　標準6μm~10μm）

▼精度


ラジアル隙間　標準6μm~10μm
産業用機械用部品（外径寸法公差16μｍ 内径寸法公差25μｍ 幅寸法公差50μｍ）
産業用機械用部品（外径寸法公差16μｍ 内径寸法公差25μｍ 幅寸法公差50μｍ）

▼精度


外径寸法公差16μｍ 内径寸法公差25μｍ 幅寸法公差50μｍ
エアーツール向け偏芯ブッシュ
エアーツール向け偏芯ブッシュ

▼精度


幅15μm外径16μm内径15μm
多目的チタン球面ブッシュ（全て10μｍ以下）
多目的チタン球面ブッシュ（全て10μｍ以下）

▼精度


全て10μｍ以下
精密機器用部品（外径寸法公差8μｍ 内径寸法公差15μｍ 幅寸法公差50μｍ）
精密機器用部品（外径寸法公差8μｍ 内径寸法公差15μｍ 幅寸法公差50μｍ）

▼精度


外径寸法公差8μｍ 内径寸法公差15μｍ 幅寸法公差50μｍ

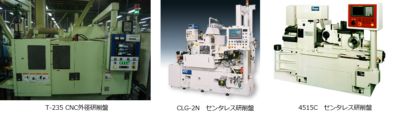

外径研削加工設備情報

量産精密研削加工.comが提供する外径研削加工は、量産加工に対応できるように社内設備の充実を図っています。これまでベアリングのOEMメーカーとして様々な部品を加工してきた経緯から、外径研削加工に対するミクロン台の高精度加工におけるノウハウを保有しています。月産数万個～数十万個単位の量産品の外径研削加工でお困りの方は、当社にお任せください。また、各加工設備の詳細情報を設備情報ページで紹介していますので、ご覧ください。
