製品属性(仕様)

製品
分類
シャフト 業界その他
素材FCD600 ロット1,000~10,000
精度外9μm、内8μm 工程外径研削加工・内径研削加工

製品画像(様子)

特徴

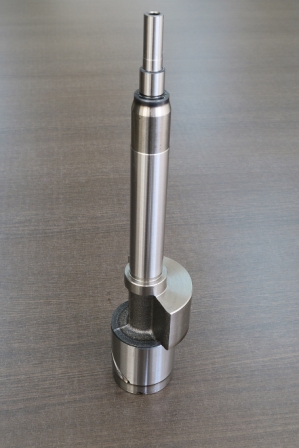

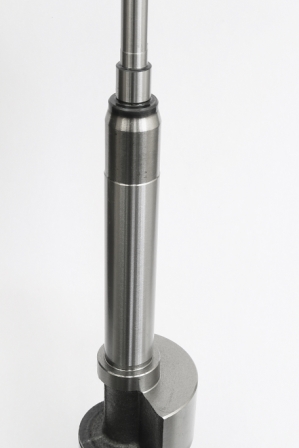

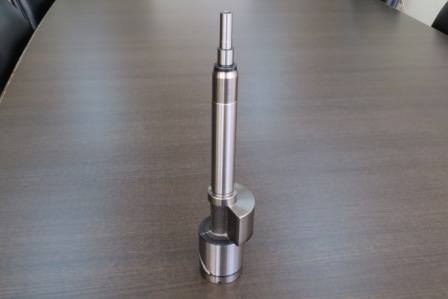

こちらの製品は、精密研削加工.comが製作したスクロールコンプレッサーに使用されるシャフトです。材質はFCD600で製作しております。サイズは軸の最大外径がφ43mm、最小外径はφ9mm、長さが240mmです。センターレスインフィード研削にて五段同時加工を行なっていることがポイントです。

加工精度としては、9μm公差となっており高精度な研削加工が求められます。研削加工の工程としては、センターレスインフィード研削にて外偏部を研削加工し、その後、偏心内径の研削加工を行なって仕上げております。
