製品属性(仕様)

製品
分類
リング・ワッシャー 業界産業用機械
素材SUJ2 ロット100~1,000
精度真円、振れ5μm以下、スクラッチ不可 工程(外)円筒研磨

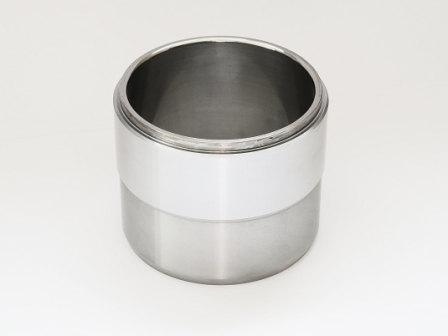

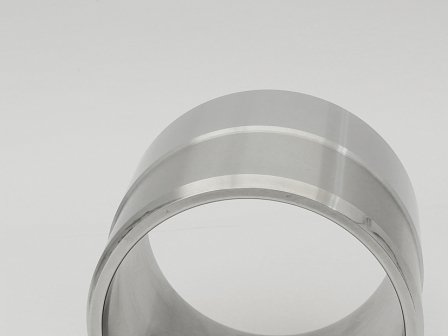

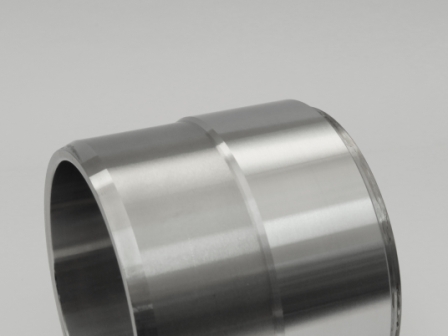

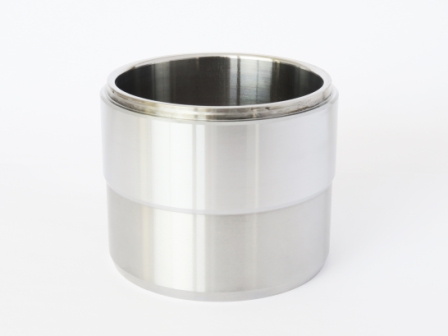

製品画像(様子)

特徴

こちらは輸送機部品用の段付きリングです。素材はSUJ2でできており、サイズは外径がφ80mm、内径がφ72mm、幅は80mmです。加工精度は、真円度・円筒度・同軸度すべて5μm以下、研磨面のスクラッチ傷不可となっております。加工工程としては、専用治具を使用し、外径の台形部分のみを円筒研磨で仕上げております。専用治具を使用することで、量産の生産性を向上しコストダウンを図っていることが加工上のポイントです。
