製品属性(仕様)

製品
分類		リング・ワッシャー 業界自動車
素材鉄 ロット10000~100000
精度幅30μm　外径20μm　内径16μm 工程研削（幅ガードナー・外径センタ-レススルー・内径・バレル）

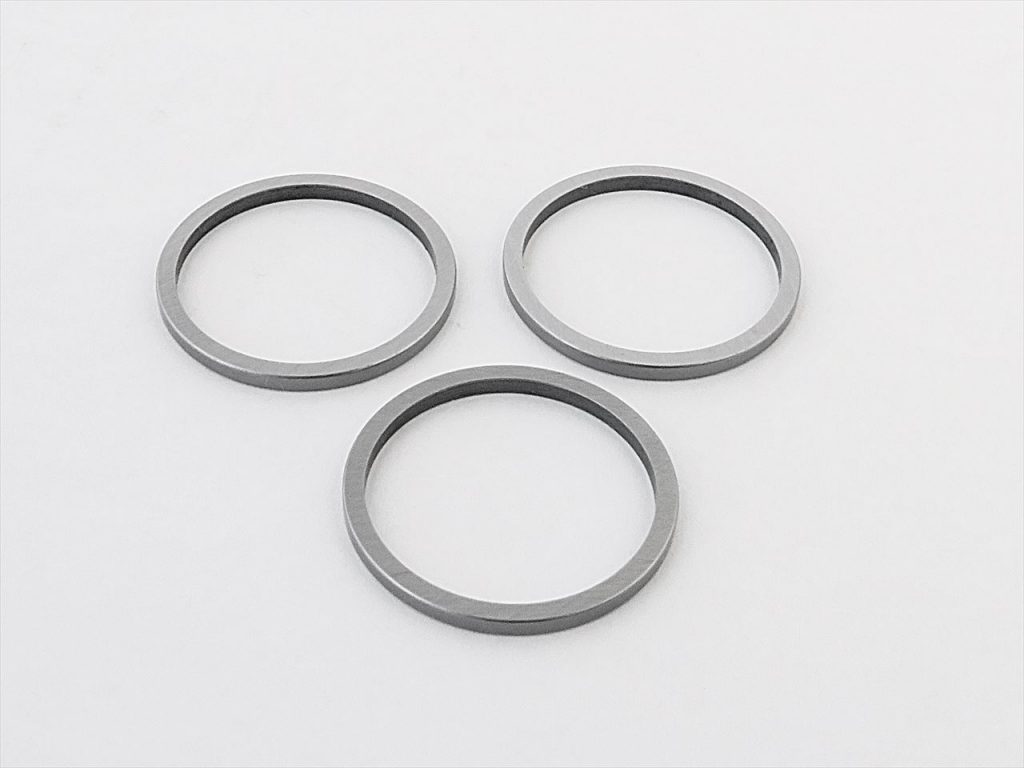

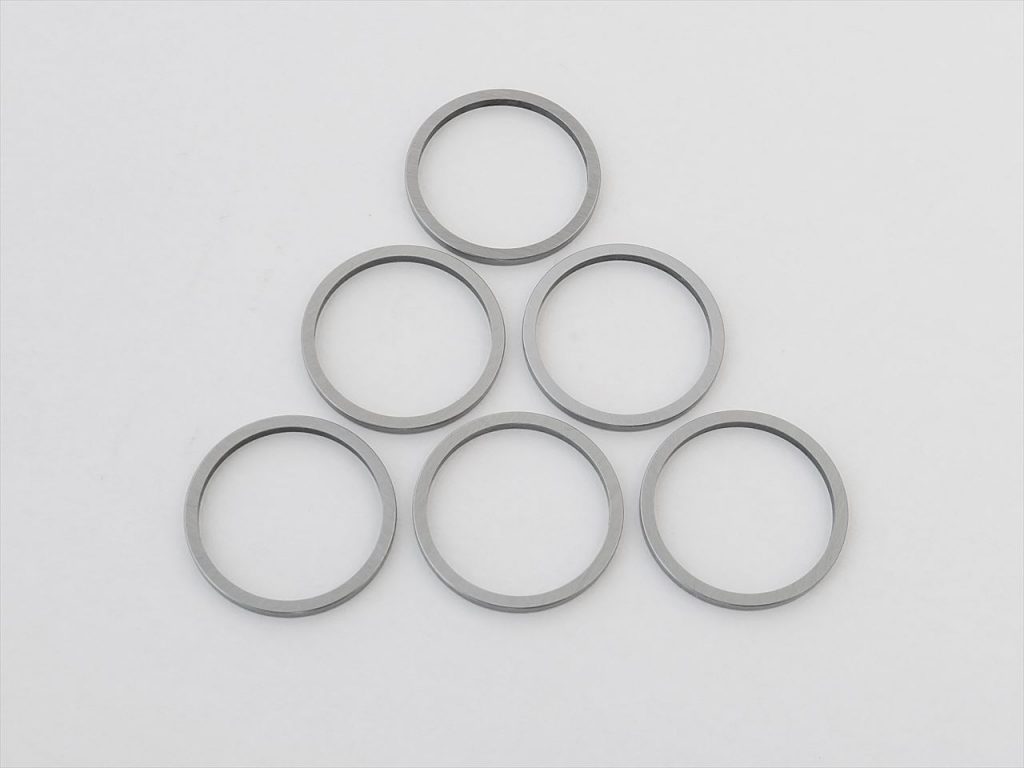

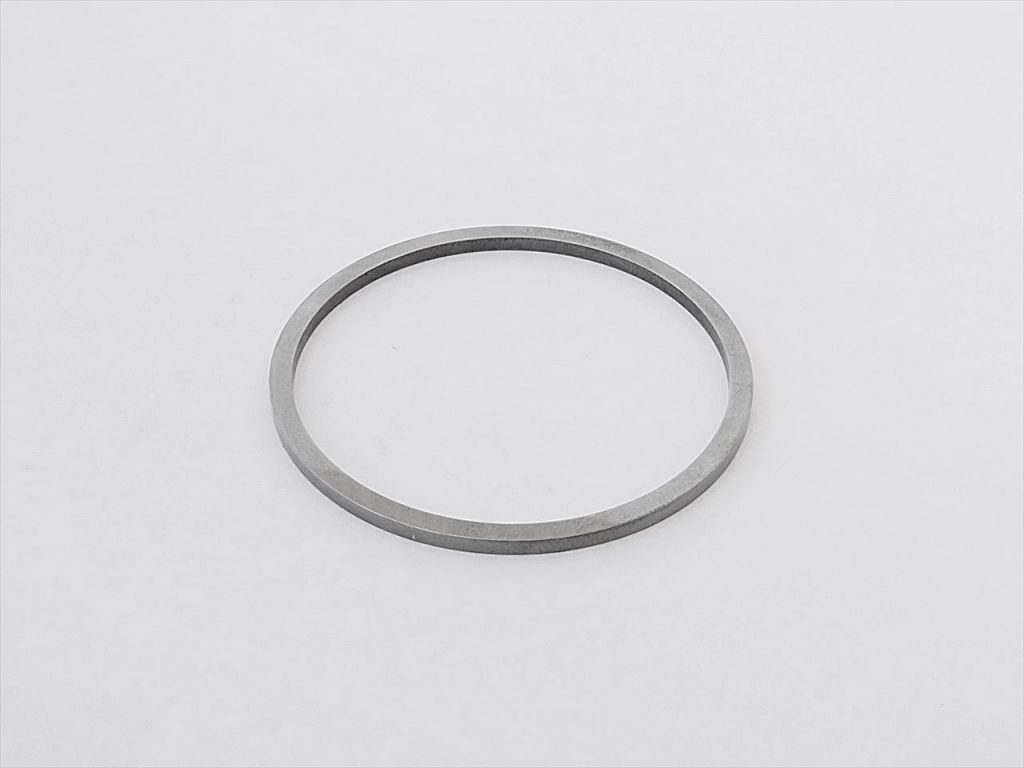

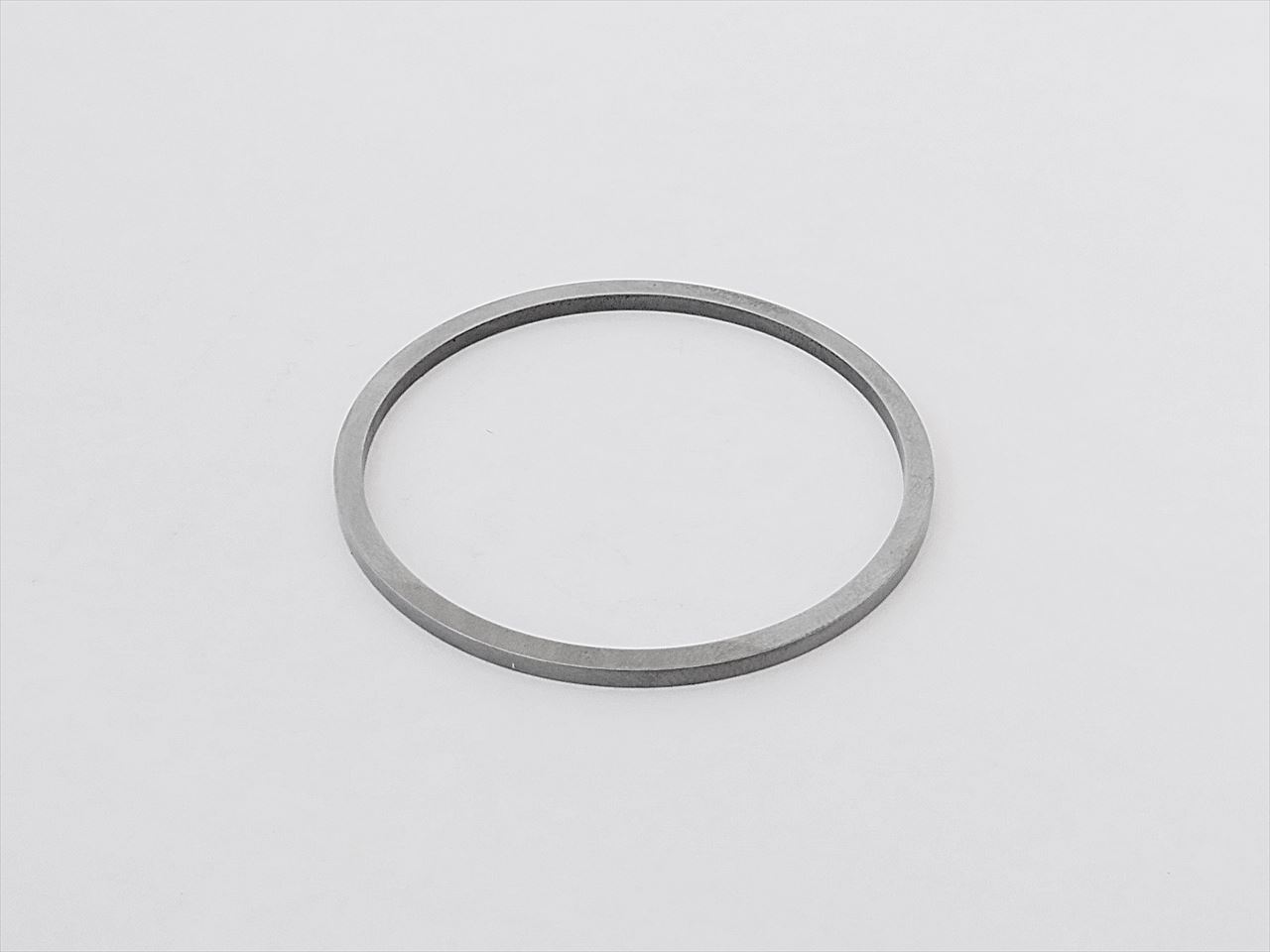

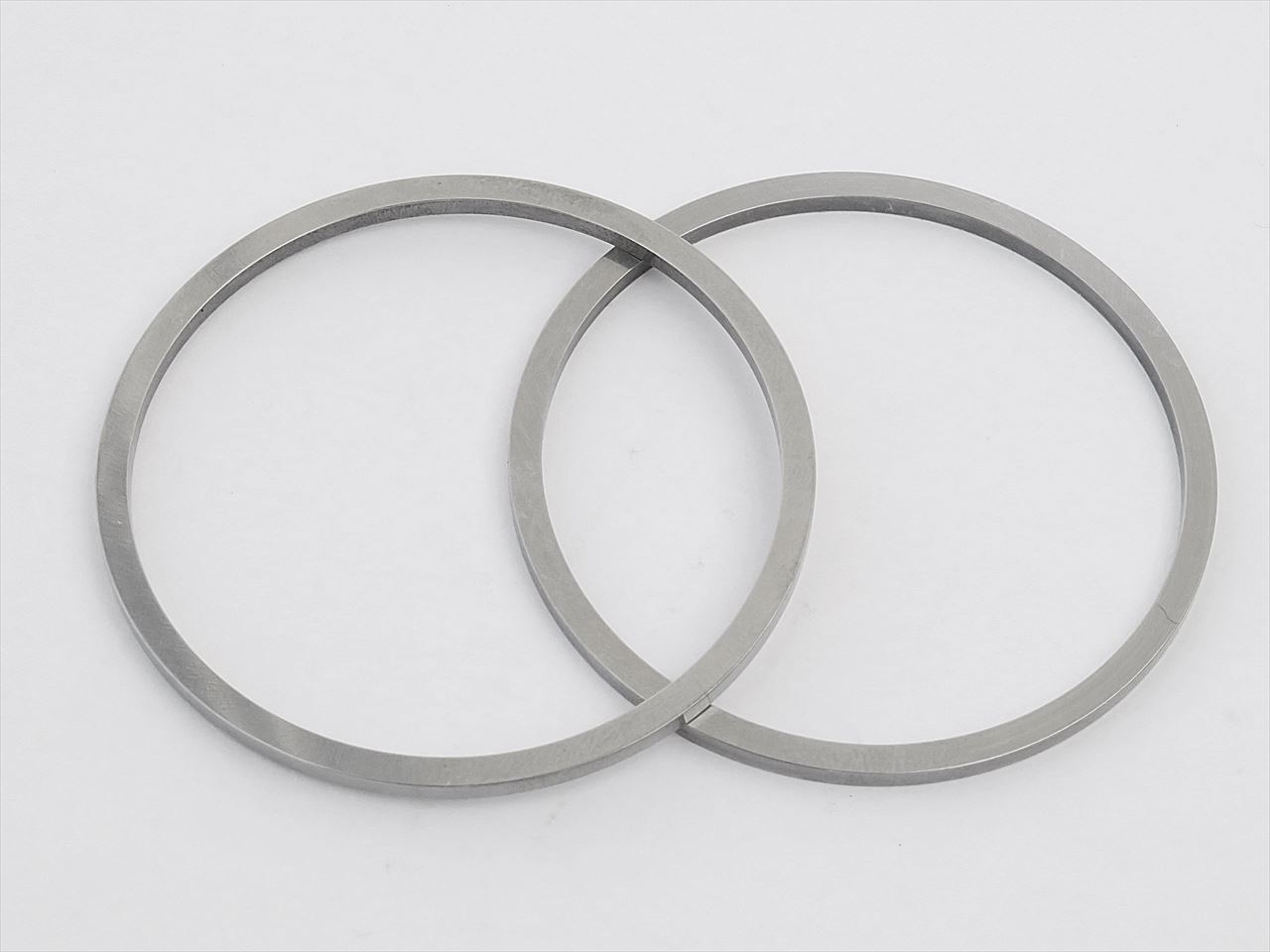

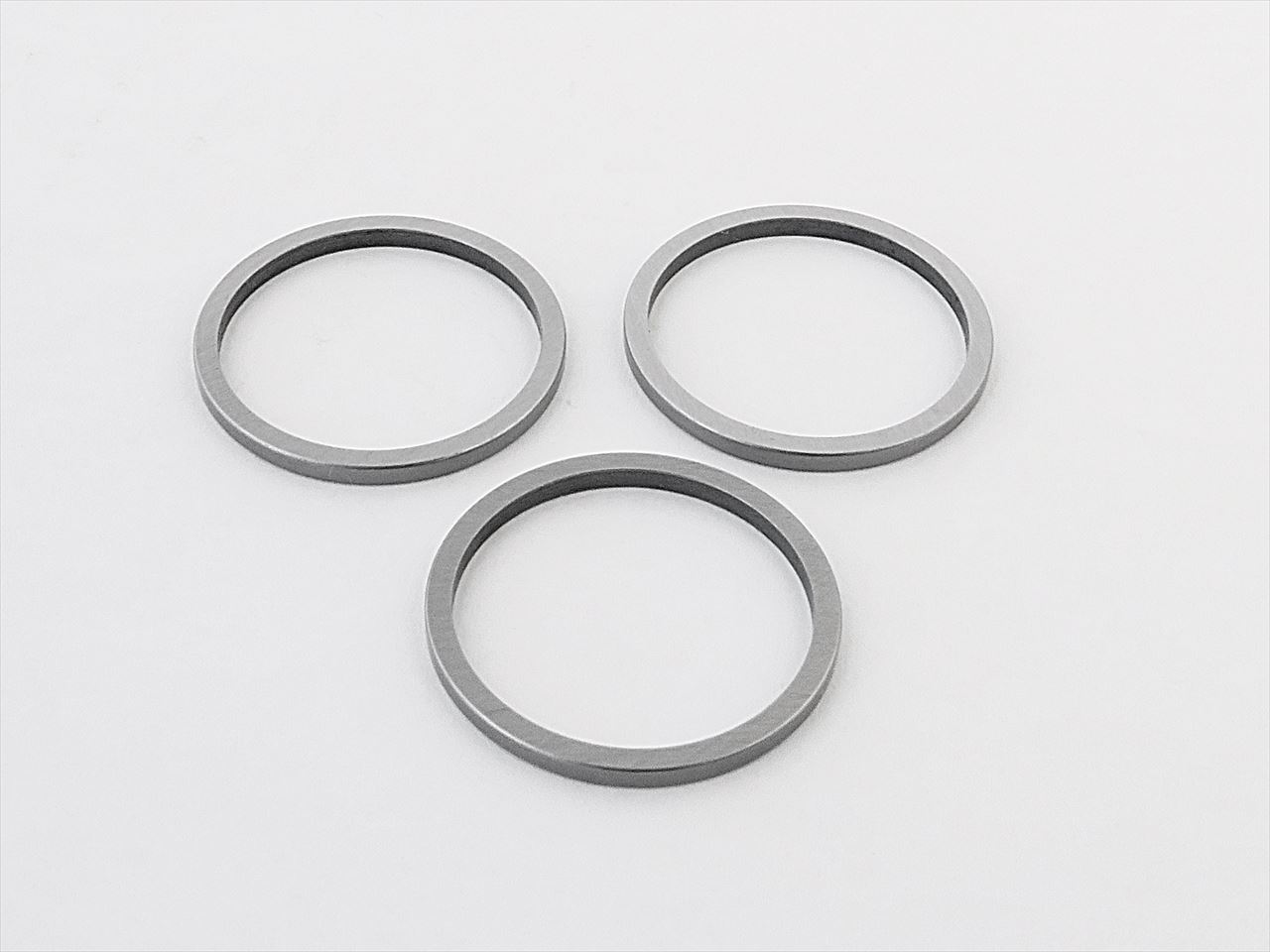

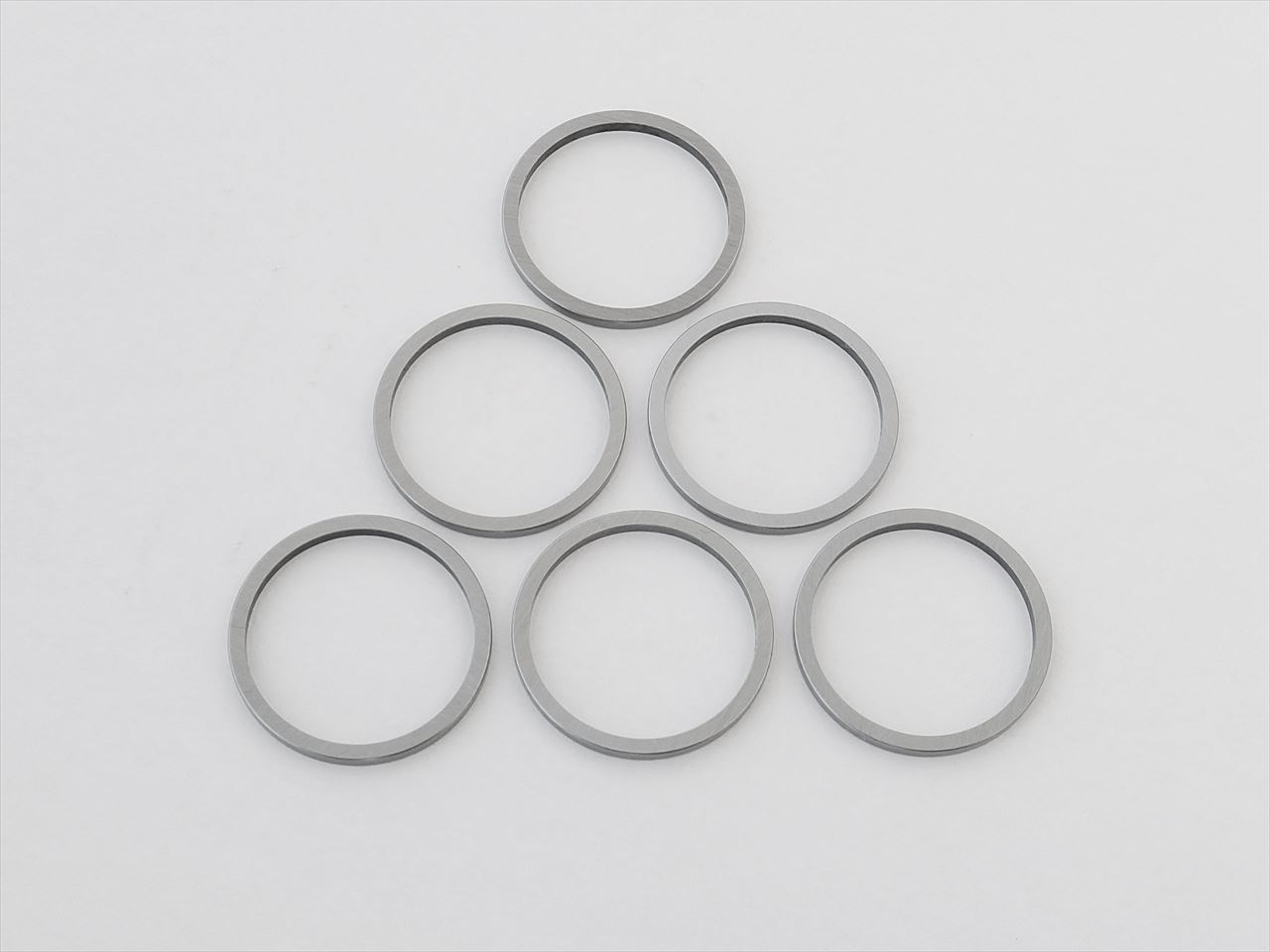

製品画像(様子)

特徴

この製品は、量産精密研削加工.comで製作した自動車に用いられるリング部品です。このリングは材料はSUJ2でできており、サイズは外径がφ14.5mm、内径がφ11.5mm、そして幅が1.5mmとなっています。また、加工精度は幅に30μm、外径に20μm、そして内径に16μmが求められています。そこで、研削加工の工程としては、まず幅をガードナー研削盤で加工したのちに外径をセンターレススルー研削盤で加工、そして内径を研削したのちに最後にバレル研削機で加工しています。
