製品属性(仕様)

製品
分類
リング・ワッシャー 業界産業用機械
素材SUJ2 ロット100~10,000
精度外径寸法公差3μm、面粗さRa0.04 工程研削(幅・外径・内径・バレル)

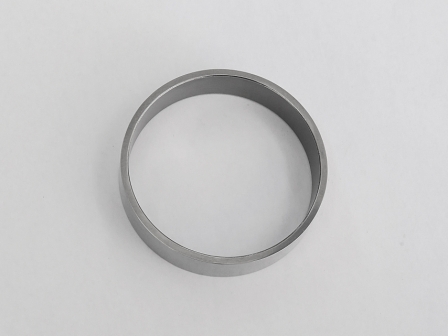

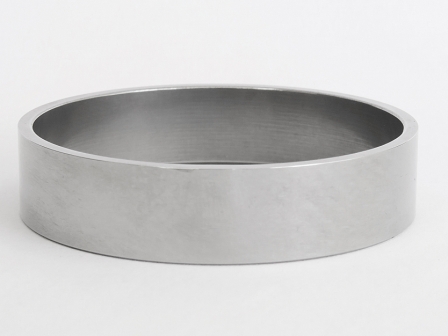

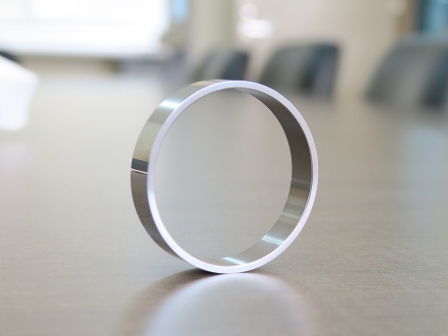

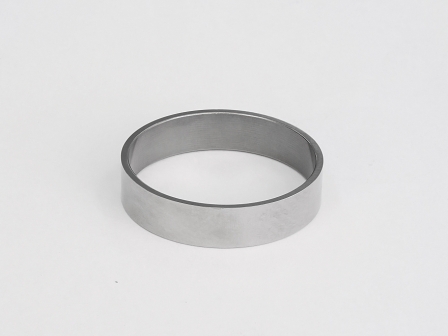

製品画像(様子)

特徴

この製品は、量産精密研削加工.comで製作した産業用機械部品の薄肉リングです。素材はSUJ2でできており、サイズは外径がφ49mm、内径がφ45mm、幅は1mmです。加工精度としては外径3μm公差、粗さRa0.04、内径5μmで、外径・内径共に精度が求められる製品です。加工工程としては、ガードナースルー研削後、マグネットシュータイプセンターレス研削で外径を研削、その後マグネットシュータイプ内径研削盤で内径研削して、さらに光沢バレル研磨を行なって仕上げております。
